1.Bahan mentah utama untuk bata spinel aluminium besi magnesia
Magnesia bercantum MgO ≥ 98%, magnesia ketulenan tinggi MgO ≥ 97%
Magnesium besi aluminium spinel MgO ≤ 20%, Al2O3 ≥ 44%, Fe2O3 ≥ 32%
Serbuk alumina Al2O3 ≥ 98%
2. Mencampurkan
Mula-mula, masukkan zarah kasar ke dalam pengadun untuk adunan selama 3-4min, tambahkan beberapa bahan pengikat untuk adunan selama 3-4min, masukkan serbuk untuk adunan selama 6-10min, masukkan baki pengikat dan gaul rata sebelum dibuang.
3. Pengacuan
Ia dibentuk oleh penekan geseran atau penekan hidraulik untuk memastikan bata spinel aluminium besi magnesia mempunyai badan hijau padat, tepi dan sudut yang kemas, dan ketumpatan dikawal pada 3.1-3.2g/cm3
4. Menembak
Ia dibakar pada 1650-1750 ℃ dalam atmosfera pengoksidaan. Bata spinel aluminium besi magnesium diperolehi.

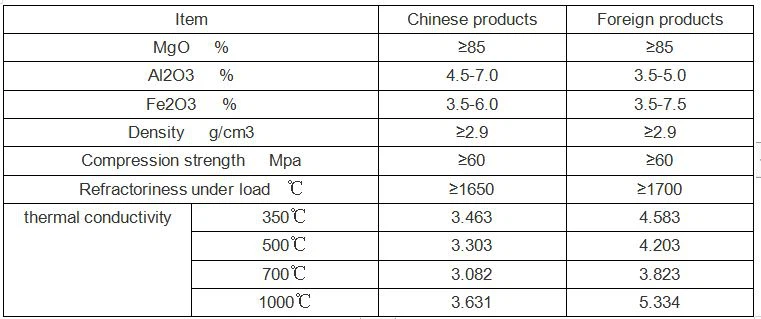

Parameter prestasi bata spinel aluminium besi magnesium
