Bata korundum tersinter bermakna kandungan Al2O3 adalah lebih daripada 90 peratus, dan fasa kristal utama ialah - bata refraktori Al2O3. Bata korundum tersinter mempunyai rintangan suhu tinggi, kekerasan tinggi, rintangan pengoksidaan, rintangan kakisan dan sesak udara yang baik. Oleh itu, ia mempunyai pelbagai aplikasi.
Dalam pengeluaran bata korundum tersinter, klinker mullite perlu ditambah untuk meningkatkan kestabilan kejutan haba dan rintangan sanga.
Untuk mengurangkan suhu pembakaran, 1-2 peratus penganjur TiO2 sering ditambah. Produk boleh dinyalakan pada 1550-1600 darjah . MgO boleh menghalang pertumbuhan bijirin dan mendapatkan struktur mikrokristalin, yang bermanfaat untuk meningkatkan kekuatan mekanikal produk.

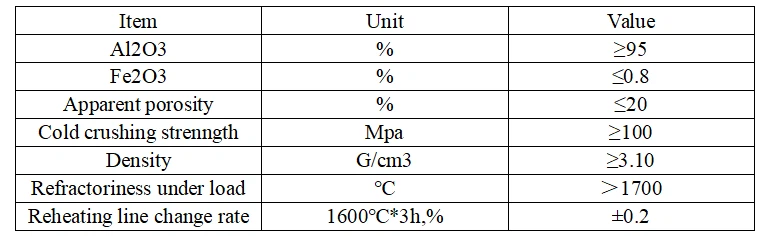

Indeks teknikal bata korundum tersinter
